УЗИ сканеры - УЗИ-СКАНЕР HITACHI EUB-8500 XP

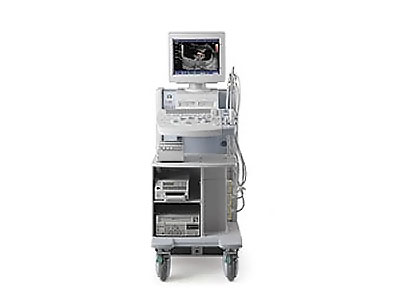

УЗИ-СКАНЕР HITACHI EUB-8500 XP

Описание:

Стационарный многофункциональный ультразвуковой сканер с полностью цифровой архитектурой. Сканер позволяет использовать широкую гамму предлагаемых фирмой Hitachi универсальных и специализированных линейных и конвексных датчиков, а также датчиков c фазированным линейным или секторным сканированием и специальных радиальных минидатчиков (производства фирмы Fujinon).

Общее и специальное программное обеспечение сканера, действующее под операционной системой Windows ХР, предоставляет пользователю максимальный спектр возможностей по получению и визуализации изображения, включая несколько режимов трехмерного изображения, сохранению полученных данных, в том числе на съемных носителях, обмену информацией с другими пользователями в компьютерных сетях поддерживающих стандарт DICOM.

Предназначение:

абдоминальные, кардиологические (в том числе в режиме стресс эхографии), транскраниальные, трансректальные, трансвагинальные, ангиографические исследования, исследования костно-мышечной системы и периферических нервов, акушерско-гинекологические исследования, интраоперативные, биопсийные пробы в хирургии, педиатрии, нейрохирургии, эндоскопические исследования, маммадиагностика, оториноларингология, лапароскопия.

Особенности:

полностью цифровая архитектура (формирование излучающего и приемных лучей, обработка принятого сигнала в В-, М-режимах, доплеровском режиме, режимах цветового картирования кровотока и ангиографии);
высокая разрешающая способность при обеспечении высокой степени подавления помех и артефактов, обеспечиваемые аппаратными и программными средствами, в том числе режим dTHI - динамической визуализации тканевой гармоники и уникальную технологию, используемую в датчиках Hitachi - WPI (wide band pulse inversion - инвертирование широкополосного импульса).
новые аппаратно-программные решения обработки сигнала и визуализации, включая e-Compound (формирование составного изображения), HiRez - получение изображений с высокой разрешающей способностью) - входят в стандартное ПО
триплексный режим в реальном масштабе времени;
режим TDI= Tissue Doppler imaging тканевой допплеровской визуализации. Позволяет отображать скорость движения ткани ( в частности миокарда) на В-, М- или допплеровском изображении - стандартная особенность прикладного ПО.
готовность к работе с использованием обычной ПЭВМ в качестве дополнительной рабочей станции и в сетях обмена данными, поддерживающими стандарт DICOM 3.0 (ПО работы в сети стандарта DICOM EZU-FC6х - опции);
полностью интегрированная готовность к трехмерной визуализации (ПО 3D визуализации EZU-3D3х - опции). Наличие нескольких режимов трехмерной визуализации, включая режим шкалы серого, 3D CFA и их комбинации;
возможность установки дополнительного программного обеспечения, включая ПО поддержки визуализации гармоник контрастных веществ;
возможность визуализации степени эластичности ткани (соноэластография), в том числе за счет возбуждения ткани только акустическим сигналом.
эргономичный дизайн и дружеский интерфейс пользователя, обеспечивающие быстрый доступ к интуитивно настроенным меню, что обеспечивает низкую утомляемость и высокую производительность работы операторов и комфортные условия для пациентов
архитектура ПО на базе операционной системы Windows ХР, обеспечивающая высокую устойчивость работы (без зависаний и сбоев) и исключительную простоту расширения возможностей системы при подключении периферийного оборудования.
надежная конструкция и высококачественная сборка в соответствии с новейшим стандартом качества ISO 14001, обеспечивают лучшие в своем классе показатели по энергопотреблению, собственным тепловому и акустическому излучению, среднему времени наработки на отказ и времени восстановления работоспособности.
Сверхкомпактная конструкция сканера - ширина блока сканера составляет всего 500 мм - на тележке с 4-мя вращающимися колесами позволяет перемещать сканер даже в самые узкие и неудобные места.
МультиприводDVD: изображения и результаты расчетов могут быть записаны в формате bmp, jpeg, avi на DVD-RAM, DVD+RW, CD-RW

Разнообразие функций и возможностей по наращиванию потенциала системы (опции)

Работа в сетях передачи данных

Изображения в цифровом формате могут быть переданы в компьютер УЗС через компьютерную сеть (локальная вычислительная сеть или Интернет). Сетевая карта EZU-Pi2 входит в стандартную комплектацию EUB 8500. Данные, полученные на УЗС, могут быть переданы в сеть в формате DICOM 3.0 при установке ПО сопряжения EZU-FC6 или направлены для распечатки на сетевой принтер DICOM - для этого устанавливается ПО работы с принтером EZU-FC5P.

Полностью интегрированная функция трехмерной визуализации

Трехмерная визуализация на основе реконструкции принятого двумерного сигнала (без возможности измерения) достигается с помощью блока EZU-3D2. Применение блока EZU-3D2S (с использованием специального магнитного сенсора УЗ датчика) позволяет получить более четкое трехмерное изображение, дающее возможность проведения измерений.

3хмерное исследование в реальном масштабе времени (4D)

Осуществляется при установке блока EZU-4D5 и подключении специального конвексного датчика EUP-CV524. Данная опция позволяет получать 3хмерное изображение различных органов в реальном масштабе времени.

Программное обеспечение для работы с эхо-контрастными веществами

Использование дополнительно устанавливаемого программного обеспечения EZU-CH3 позволяет существенно улучшить визуализацию, качественную оценку и определение чувствительности печеночных опухолей по данным УЗИ за счет применения контрастных веществ. При работе с контрастными веществами EUB 8500 позволяет применять различные методы обработки сигнала, такие как фильтрация нативной частоты, визуализация контрастного эха, широкополосное инвертирование и т.п., а также использовать различные механизмы запуска зондирования и управления интервалами визуализации (триггеры).

Визуализация составного сигнала (Е-Compound Imaging)

Стандартное программное обеспечение сканера позволяет получать высококонстрастные изображения объектов с более высоким, чем при обычной визуализации, латеральным разрешением. Это достигается формированием результирующего изображения объекта на основании эхосигналов полученных с нескольких различных направлений визирования и с учетом анализа пространственной формы объекта.

Программное обеспечение панорамной визуализации

Программное обеспечение панорамной визуализации EZU-WS2 позволяет отображать в одном кадре данные УЗ сканирования обширной области (до 50 см) с использованием стандартного линейного датчика.

Блок всенаправленного М-режима

Блок всенаправленного М-режима (ODM) позволяет получить и отобразить М-изображение по произвольно установленной линии визирования в пределах просматриваемого сектора В-изображения, что, в частности, позволяет получать более точные измерения параметров левого желудочка - входит в стандартную комплектацию сканера.

Визуализация эластичности ткани

Новый метод определения эластичности (сжимаемости) ткани позволяет в режиме реального времени сравнивать эхо-сигнал, получаемый от участка ткани при нагрузке (внешнее механическое или акустическое воздействие) и без нее. Данная технология применяется при исследовании поверхностно расположенных органов (молочная и щитовидная железа, лимфоузлы, мышцы и подкожные ткани), а также при исследовании полостными датчиками - ректальным и вагинальным. Соноэластография позволяет четко визуализировать обьемные образования, плохо различающиеся при исследовании в В-режиме, получать информацию об эластичности тканей и опухолей;

Функция виртуальной сонографии

Основываясь на передовых технологических достижениях фирмой Нitachi Medical Systems была создана система для виртуальной сонографии, которая впервые в мире позволяет в реальном масштабе времени на мониторе УЗ-сканера отображать реконструированные произвольные срезы, полученные при многосрезовой КТ, соответствующие ультразвуковой картине. Данная технология нашла применение в диагностике и инвазивных вмешательствах при опухолях печени

Автоматизированное измерение EF (фракции выброса)

Данная опция позволяет автоматизировать измерение объемов ЛЖ в конце диастолы (EDV) и систолы (ESV) и вычислять долю выброса на основе данные автоматизированного обсчета двумерного изображения.

Программное обеспечение для работы в режиме "стресс-эхо"

Программное обеспечение EZU SE1 позволяет осуществлять захват, отображение и сравнение эхо-сигнала при фармакологической или физиологической (беговая дорожка, велоэргометр) нагрузке, чреспищеводной стимуляции.

Расширенные измерительные функции -

ПО для автоматического определения степени утолщения миокарда (strain-rate) и толщины комплекса интима-медиа

Порт съема акустического эха (опция)

Порт съема первичного эхо-сигнала позволяет использовать УЗ сигнал для последующей обработки и анализа в режиме "офф-лайн" в научных целях.

ПО Hitachi для просмотра файлов

Специальное программное обеспечение для использования на мощных ПК и рабочих станциях для просмотра и анализа (включая измерения) изображений в цифровом формате, полученных на УЗС Hitachi EUB-8500, -6500 и -5500

Дополнительные сведения:

Режимы визуализации в стандартной комплектации:

B, B/B, B/M, M
B/PW, B/M/PW, PW, M/PW
CFM-B, CFM-B/B, CFM-B/M, CFM-M,CFM-B/PW, CFM-B/M/PW,
CFM-M/PW CW, B/CW, CFM-B/CW,
TDI-B, TDI-B/B, TDI-B/M, TDI-M, TDI-B/PW, TDI-B/M/PW, TDI-M/PW

Режим биплановой визуализации в реальном времени: В/В c 2х рабочих поверхностей бипланового датчика или с 2х однотипных

Мультичастотное широкополосное сканирование от 1,5 до 25 Мгц (В-режим до 5 несущих частот, dTHI-4, Цветной и спектральный допплер-2)

Опция сканирования на 3600 (радиальные минидатчики фирмы Fujinon, внутрипололостные микроконвексные).

Стандартное программное обеспечение, оптимизирующее аппаратно-программные настройки системы для различных видов исследования с учетом анатомических особенностей пациента.
